加气砖生产线
加气砖生产线工艺流程:
加气砖生产线是由不同大小的设备组成的,统称加气砖设备。加气砖生产线根据原材料不同其工艺有一定区别,具体分为粉煤灰,砂,矿渣生产线。加气砖生产线工艺是将原料进行粉磨后,按照一定比例进行搅拌制浆,之后浇注到模具中,静养发泡,切割,蒸养,较后成品出厂。下面是粉煤灰加气砖设备生产工艺。
1、粉煤灰、石膏 采用粉煤灰与石膏混合制浆的工艺。生产时,粉煤灰和石膏按一定配比加入打浆池,制成混合浆料。在制浆加水时,定量加水,制成浓度合适的料浆。再由渣浆泵泵入料浆储罐内备用。
2、生石灰 块状生石灰用自卸卡车运入厂,卸入石灰原料堆棚内堆放。块石灰经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中。粉磨前,石灰由库底喂料机给入密闭式输送机送入磨机内进行粉磨。磨细后的石灰粉料由磨机出料口送至斗式提升机,由斗式提升机送至配料楼石灰粉料仓中备用。
3、水泥 采用散装水泥。散装水泥由散装水泥车运入厂内,直接泵入配料楼水泥粉料仓内备用。
4、铝粉 由外地购入桶装铝粉,存放于配料楼底铝粉库内。使用时由电动葫芦吊至配料楼二楼,然后由人工计量后投入铝粉搅拌罐内搅拌成5%的悬浮液备用。
5、边角料、废料 切割机切割下来的边角料落入底部斜槽,经水冲洗至切割机底部废料池内,不断搅拌使废浆达到一定浓度后,再由废料池中的渣浆泵泵入配料工段的废浆储罐中备用。
6、配料、搅拌、浇注 石灰、水泥、由仓底单螺管给料机送入电子粉料计量称内,经累积计量后计量秤的卸料装置卸到浇注搅拌机内。粉煤灰浆由料浆储罐下的阀门打开后放入打浆池中再泵入配料楼料浆电子计量称内进行累积计量,当料浆重量达到配料要求时,由自控系统关闭储罐放料阀,停止放料。计量好的料浆按指令放入浇注搅拌机内。铝粉由 人工计量,倒入铝粉搅拌机内制成悬浮液。搅拌好的悬浮液直接放入浇注搅拌机内。料浆在浇注前温度应达到工艺要求。如温度不够可通蒸汽加热。浇注时,模具通过摆渡车运送至浇注搅拌机下就位,浇注搅拌机放料浇注。
7、切割、编组 静停初养达到切割强度后,进行切割。地面翻转切割或空中翻转切割机切割好的坯体由半成品吊具吊运至釜前蒸养小车上,每车堆放二模,堆放好的蒸养小车由慢动卷扬机牵引在釜前轨道上进行编组。
8、蒸压及成品 编组好的坯体由慢动卷扬机拉入釜内进行蒸压养护,恒压蒸养时间8.0h左右,蒸汽压力1.3MPa,温度190℃左右。制品经蒸压养护后由慢动式卷扬机拉出釜,再由出釜吊具吊运成品至运输车上,直接出厂或至堆放存放。
9、底(侧)板返回、组模涂油 成品吊运完后,蒸养小车上的底板连同小车经由成品吊具吊运至小车回车线上,小车经回车线回至切割机一侧,吊具将底板吊运,同时吊运模框与底板组模并返回将模具放至模具回车轨道上,进行清理涂油,然后再进行循环浇注。

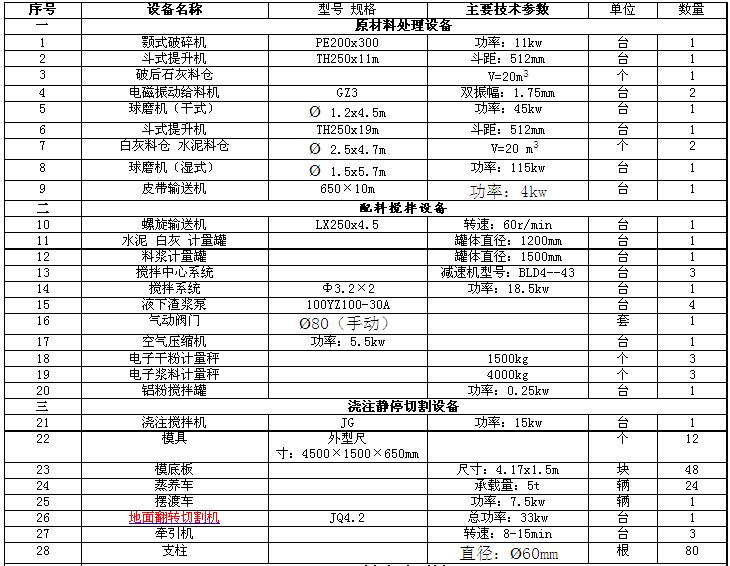

加气砖生产线配套设备:
颚式破碎机,节能球磨机,干料计量罐,斗式提升机,电磁振动给料机,螺旋输送机,浇注机,牵引机,卧式蒸汽锅炉,摆渡车,除尘器,蒸压釜,行车,地面翻转切割机或者空中翻转切割机等。
年产量3万-20万加气砖设备生产线展示
加气砖生产线入门自选:年产3万立方加气砖设备
序号 |
设备名称 |
型号 规格 |
功率(kw) |
台数 |
单价(万元) |
合计(万元) |
1 |
鄂式破碎机 |
150x250 |
7.5 |
1 |
0.95 |
0.95 |
2 |
球磨机 |
Ø900x3000 |
22 |
1 |
5.8 |
5.8 |
3 |
爬坡式提升机 |
|
7.5 |
1 |
1.2 |
1.2 |
4 |
搅拌中心 |
|
7.5×2 |
2 |
1.1 |
2.2 |
5 |
渣浆泵 |
|
18.5×2 |
2 |
1.3 |
2.6 |
6 |
移动浇注机 |
|
7.5 |
1 |
4.8 |
4.8 |
7 |
地面翻转切割机 |
JQ4.2 |
29 |
1 |
29 |
29 |
8 |
牵引机 |
|
5.5 |
1 |
0.9 |
0.9 |
9 |
吊具 |
|
|
2 |
0.7 |
1.4 |
10 |
模框 |
4500×1500×650 |
|
4 |
0.9 |
3.6 |
11 |
模底板 |
4380×1500 |
|
24 |
0.55 |
13.2 |
12 |
小车 |
3800×1400 |
|
12 |
0.45 |
5.4 |
13 |
支柱 |
|
|
48 |
0.006 |
0.288 |
14 |
蒸压釜 |
Ø2000 x27m |
|
1 |
22 |
22 |
15 |
锅炉 |
2T |
22 |
1 |
9.5 |
9.5 |
16 |
行车 |
5T |
10 |
1 |
4 |
4 |
加气砖生产线性价比较高:年产5万立方加气砖设备
此外河南豫晖还有年产20万,15万,和10万立方加气砖生产线设备可供客户选择,具体设备价格请参考:河南豫晖加气砖设备较新价格——2015。作为负责任的加气砖设备生产厂家,我们建议客户自选要做好加气砖块的市场调研,了解当地市场需求和原材料的获取难易程度确定生产规模和加气砖生产工艺。
