水料比和浇注温度在基准配合比的基础上，考察不同的水料比和浇注温度对发气的影响.基准配合比：(水泥)=15%;(混灰)=25%;(尾矿)=60%;

　　试验结果

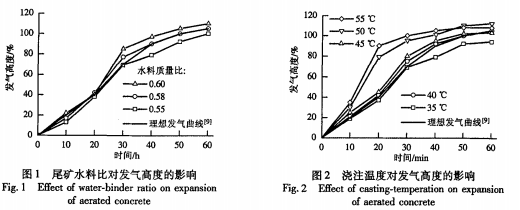

　　如图1在满足料浆工作性能的前提下，随着水料比的增大，发气效果有明显改善.因为水料比的变化使流动度改变，发气速度与稠化速度向两个相反的方向变化.水料比增大，流动度增加，料浆极限切应力减小，发气加速，稠化变慢.相反，当水料比减小，料浆流动度降低，塑粘性阻力增加，发气减慢，稠化加快.当水料比在0.58时，发气速度较均匀，发气曲线比较接近加气混凝土Al粉理想发气曲线.

　　由图2可知，随着温度的升高，发气高度也随之增加，发气速度和稠化速度均增加.相比之下，稠化速度受温度的影响程度比发气速度大.当料浆温度为35℃时，不能达到100%发气.当料浆低于35cc时，发气速度与稠化速度慢.当40—55℃时，稠化速度逐步增加，但料浆塑粘性阻力较小，发气反应加速，发气剂利用充分，膨胀性能稳定.当高于55℃时，料浆塑粘阻力增大，流动性丧失，发气困难.当浇注温度40～45℃时，发气速度较均匀，发气盐线比较接近加气混凝土Al粉理想发气曲线。因此，发气膨胀较优温度范围为40-45oC.料浆初始温度由浇注用水温度所决定，本试验中主要是通过温度为60℃的热水来满足此要求

　　本文来自河南加气砖设备网www.posuijiyh.com。
