石英石是一种应用十分广泛的材料，其硬度是仅次于钻石的天然矿产，再加上形成时色彩丰富的组合，在公共建筑例如学校，医院，酒店，银行，博物馆等都能见到它。石英石尾矿是伴随着石英石开采和提炼过程中的废弃物，石英尾矿细度大，含泥量高，直接堆放于废料场，容易造成严重的环境污染、耕地占用、河道水库淤塞等不良后果。那么能否利用石英石矿渣生产蒸压加气砖设备砌块实现其二次利用。

　　一、试验材料：

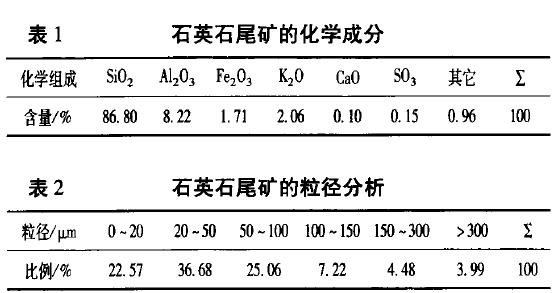

　　1.某地区石英石尾矿，主要化学成分二氧化钙，颗粒直径在100微米以下，化学和物理性质如下：

　　2.当地的水泥，参数是P.O425级水泥。

　　二、试验方法

　　蒸压加气砖设备砌块的制备

　　原料计量后倒入水泥砂浆搅拌机混合均匀，加水混合搅拌2min，再加上溶于水中的铝粉膏和外加剂，快搅45s后慢搅30s;浇筑入100mm*100mm*100mm的试模中，放入恒温养护箱发气静停4h后切割托模;将砌块送入蒸压釜进行饱和蒸汽压力蒸压养护，蒸压氧化条件：升温升压3h，恒温恒压8h，降温降压2h，蒸压养护结束待蒸压釜自然冷却后出釜，进行性能测试。

　　三、总结

　　1. 以石英石矿渣为主要硅质材料制备蒸压加气砖设备砌块，配比为尾矿：水泥：石灰：石膏为65:10:23:2;产品符合国家GBT11968-2006中A5.B07级加气砖设备砌块合格品的要求。

　　2. 利用该尾矿生产蒸压加气砖设备砌块是可行的，产品属于低耗能、环保型新型建筑材料，具有节能，环保的特点。

　　3. 该石英石尾矿应用于加气砖设备砌块生产，证明了加气砖工艺对于原材料有着非常良好的适应性，近一步扩大的其原材料的获取途径。
