蒸压加气砖设备砌块生产一般采用，石灰-水泥-砂或者，石灰-水泥-粉煤灰生产工艺，将原本作为垃圾处理的粉煤灰等原料重新变废为宝。随着加气砖生产线工艺的不断完善，越来越多的金属尾矿经过预处理后也能用来生产加气砖设备砌块，本文介绍的就是一种铜尾矿蒸压加气砖设备砌块的工艺。

　　生产原理：使用铜尾矿-矿渣-风积沙-水泥原料，高硅含量的风积沙利用以补充原料中的硅质组分，使蒸压加气砖设备砌块中生成更多的托贝莫来石晶体。另外，高钙、镁含量的铜尾矿和矿渣用来取代传统加气砖设备中的石灰组分，达到减排二氧化碳的目的。

　　制备流程：制备B06级蒸压加气砖设备砌块，按配合比将铜尾矿、矿渣、风积砂、水泥熟料、石膏和外加剂搅拌均匀，加温水搅拌2min，加入铝粉后再搅拌40s。经过料浆浇筑，静停，脱模，蒸压氧化得到蒸压加气砖设备砌块。发气和静停的环境温度为48±2℃。试件经过4h的静停养护后，其强度就能满足切割工序对强度的要求。

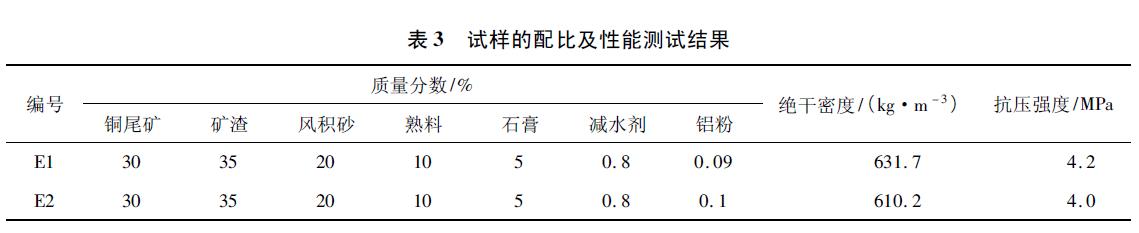

　　性能测试：通过专用仪器对其砌块进行测试，其性能指标如下图所示：

　　使用铜尾矿生产蒸压加气砖设备砌块，其各项性能指标均达到国家要求，拓宽了加气砖生产工艺的原材料范围，同时解决了铜尾矿不易综合利用，节省了尾矿管理费用和促进矿山环境保护具有重要意义。
